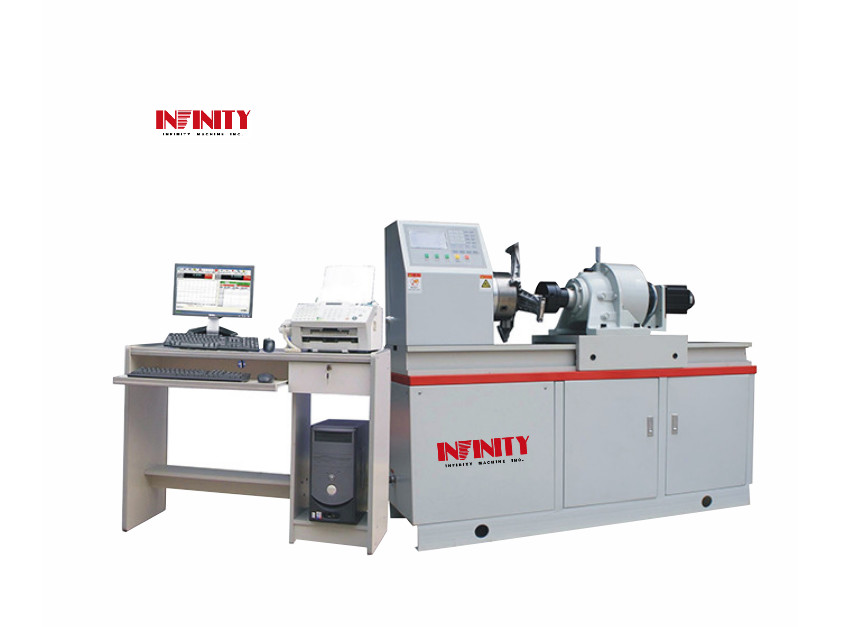

1000 N.m-Metalldrehungs-Prüfmaschine-Antidrehungs-Test-einphasiges 0,75 Kilowatt

1000 N.m Metalltorsionsprüfmaschine

Modell: RS-8019

Zweck:

Diese Maschine wird hauptsächlich für Metall- und nichtmetallische Verschiedene Arten von Materialien Torsionsprüfung verwendet, die die Steuerung von Torsion und Torsionswinkel realisieren kann.Hinzufügen von zugehörigem Zubehör, das auch gegen Torsionstests an Teilen und Bauteilen durchgeführt werden kann- im Modus der Steuerung durch einen Mikrocomputer, wenn er mit kleineren Winkelmessgeräten ausgestattet ist,Genaue Prüfdaten wie Torsionselastikmodul (Scherenmodul G) und proportionale Spannung (TP) können ermittelt werden.Es ist eine notwendige Prüfvorrichtung für Qualitätskontrollstellen, wissenschaftliche Forschungsinstitute von Hochschulen und Industrie- und Bergbauunternehmen.

Diese Maschine ist mit einer Stahlkonstruktion des horizontalen Typs und der Außenseite ist aus hochwertiger Stahlplatte mit hohem Sprühdeckel.und das Geräusch des Antriebssystems weniger als 60 dB beträgt.

Das Antriebsladesystem übernimmt das japanische Panasonic-Servosystem zur Steuerung.Die Drehmomentmessung verwendet einen hochgenauen Drehmomentsensor und die Drehwinkelmessung verwendet einen importierten hochgenauen photoelektrischen Encoder.

Strukturen und Grundsätze:

A. Struktur: Tabellenmodell horizontaler Typstruktur

B. Arbeitsgrundsätze:

Das Ladesystem dieser Maschine verwendet einen Servomotor oder eine manuelle Bedienung und eine Zykloid-Spitzenrad-Reduktionsbox zum Anfahren.Die Messungen von Torsion und Drehwinkel übernehmen hochgenaue Drehmoment-Sensor und importierte hochgenaue photoelektrische Encoder sowie Mikrocomputer-Messsystem.

C. Leistungsmerkmale:

1. Unabhängiges elektrisches Mess- und Steuerungssystem kann auch Computerkontrolle, Sammlung, Analyse und Verarbeitung von Testdaten durchführen.

Die automatische Verarbeitung und Anzeige der Prüfdaten wird abgeschlossen durch

Mikrocomputer als Zeichnung der Kurven von Torsionswinkel und Torsionszeit, Verbindung des Druckers zum Ausdrucken des Prüfberichts mit Prüfdatum,

Sie hat die Funktion der automatischen Nachverfolgung und Messung.

von Torsionskraftwert und Torsionswinkel, Ladegeschwindigkeitsanzeige und Spitzenhaltung usw.;

2Es verwendet einen hochgenauen Drehmomentsensor mit einem Auflösungsverhältnis von ± 350000 und der Messbereich der Torsion kann 2% ∼ 100% erreichen.

3. Es hat die Funktion des Überlastschutzes;

4. Es verwendet Cycloid-Pinwheel Reduktionsbox und Power-Drive-System ist stabil und zuverlässig;

5Es ist mit einem Handrad für die feine Torsionsregelung ausgestattet, und die anfängliche Torsion kann auf Null eingestellt werden;

6Der frei bewegliche Tisch kann für Proben in verschiedenen Längen geeignet sein.

7Es ist mit einem Mainstream-Marken-Business-Computer als Steuermaschine ausgestattet, um die Einstellung von Testparametern, Arbeitszustand und

Kontrolle, Datenerhebung, Analyseverarbeitung, Anzeige und Druck von Testergebnissen usw.

8. Es ist mit RS_tester Torsion Testmaschine Softwarepakete unter Windows Betriebssystem vormontiert, und der Test kann durchgeführt werden

nach den nationalen Normen oder den von den Nutzern geforderten Normen.

9Diese Maschine entspricht den Normen für Torsionsprüfmaschinen von GB/T 9370-1999, JJG 269-1981 und GB/T 239-1999 und Materialprüfung

Methoden.

Eigenschaften der Software:

1) Automatische Nullfreigabe: Wenn der Hauptsteuerrechner die Testanweisung erhält, wird das Messsystem automatisch

Nullclearing;

2) Automatisches Speichern: Testergebnisse und Testbedingungen können automatisch gespeichert werden, um Datenverlust durch plötzlichen Ausfall oder Vergessen der Speicherung zu vermeiden.

3) Prüfverfahren: Prüfverfahren wie Messung, Anzeige und Analyse können automatisch durch einen Mikrocomputer durchgeführt werden;

4) Anzeigemodus: Daten und Kurven können nach dem Prüfverfahren dynamisch angezeigt werden;

5) Ergebnisdarstellung: Die Testergebnisse sind frei zugänglich und die Datenkurven können neu analysiert werden.

6) Kurvendurchläufe: Nach Beendigung des Tests kann der Kraftwert der Prüfkurvenpunkte und die Verformungsdaten mit der Maus ermittelt werden.

und praktisch, um auf Prüfparameter von Materialien zugreifen zu können.

7) Ergebnisvergleich: Mehrfachkurven der Probenmerkmale können mit Hilfe verschiedener Farben überlagert, wieder aufgetaucht und teilweise vergrößert werden, um

Analyse und Vergleich einer Stichprobengruppe zu realisieren.

8) Chargetest: Bei Proben mit denselben Parametern kann die Prüfung einer Charge nach einer einzigen Zeiteinstellung ordnungsgemäß abgeschlossen werden.

9) Prüfstellung: Vortorsionswinkel und Torsionszeiten können eingestellt werden, und eine konstante Torsion wird automatisch durchgeführt, um Restbelastungen zu beseitigen.

10) Prüfbericht: Die Prüfdaten können automatisch verarbeitet und angezeigt werden und können den Prüfbericht mit Prüfdaten, Seriennummer, Material,

Das Programm und das Druckverfahren können auf das von den Benutzern gewünschte Format des Prüfberichts zurückzuführen sein.

11) Überlastschutz: Wenn die Belastung 5% des Nennwerts übersteigt, stoppt die Maschine automatisch.

12) Automatische Diagnose: Das System hat die Funktion der automatischen Diagnose.

Wenn eine abnormale Situation eintritt, wird die Maschine automatisch gestoppt und der Schutz eingesetzt.

13) Bekannte Parameter von 5 Punkten können vor eingestellt werden. Es kann die Geschwindigkeit regulieren und automatisch Testdaten sammeln. Dann wird es zurück und berechnen

Steifheit automatisch.

Spezifikation:
