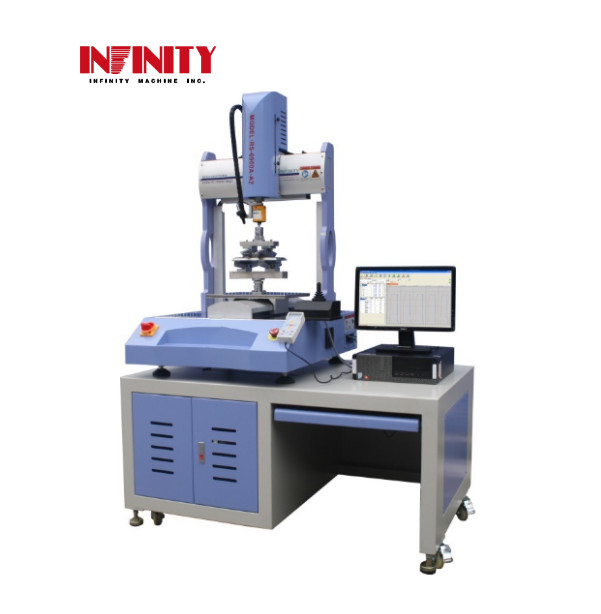

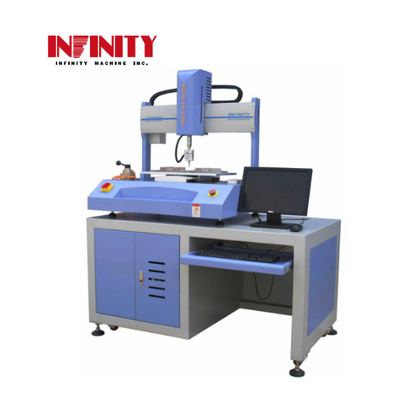

Schaltflächen Schaltflächen Tastaturen Klick-Verhältnis Tester Laptop Smartphone Komprimierung und Biegung Testmaschine
Anwendung:
Diese Servo-Steuerung Multi-Funktion Tester wird durch X, Y, Z Achsen gesteuert, es ist geeignet für die Tastenkraft-Test, die Kompression für elektronische Produkte, die 3-Punkte-Biegen-Test,4 Punkte Biegungstest.
Spezialitäten:
1. Der Tester wird von X, Y, Z Achsen bewegt, X, Y sind, um die Testplattform zu bewegen, so dass die Multi-Punkte-Komprimierungstest für Knöpfe zu realisieren
Kraftprüfung und Druckprüfung der elektronischen Produkte; die Z-Achse ist mit dem Wandler verbunden, um die Prüfkraft anzuwenden, die Prüfkraft zu sammeln und
Kontrolle der Komprimierungszeit.
2Das System wird durch eine professionelle Computersoftware gesteuert, kann die Prüfkraft, die Prüfzeit, die Prüfzyklen und die Prüfgeschwindigkeit festlegen und die
Prüfkraft, Prüfzeit, Prüfgeschwindigkeit zur Erstellung des Prüfdiagramms.
3. Die Achsen X, Y und Z werden von einem Servomotor der japanischen Firma Panasonic angetrieben; die Übertragung erfolgt durch eine präzise Kugelschraube, mit der die geringe Geräuschbelastung erreicht wird
und lange Haltbarkeit.
4. Der Prüfer ist mit einer Steuerungsanlage ausgestattet, der Bediener kann die Anlage auch zur Einstellung des Prüfers verwenden.
5. Der Tester ist Tischtop Typ, ein spezieller Tisch als Zubehör.
6Die Einheit (N,Lb,gf,kgf) kann frei gewechselt werden.
7. Die Testmethode kann aus dem Speicherrekord eingestellt, gespeichert und zur Verwendung aufgerufen werden. Die Daten und Kurve können direkt gedruckt werden
8. Die Lebensdämpfungskurve kann erstellt werden, der Testbericht kann in Excel und PDF-Dateiformat konvertiert werden.
Technische Parameter:
| Modell |
IF4331 |
| Fahrmethode der Z-Achse |
Servomotor der japanischen Firma Panasonic |
| Übertrager |
50N ((5kgf) 1000N ((100kgf) |
|
Fahrweite (nach oben und unten)
|
0 bis 150 mm |
| Prüfbereich der Last |
0 ~ 50 N ((5 kgf) oder 0 ~ 1000 N ((100 kgf) |
| Auflösung der Last |
0.01N |
| Genauigkeit der Belastung |
± 0,5% F.S. |
| Versuchsbereich der Versetzung |
0 bis 150 mm |
| Beilegung der Verlagerung |
0.001 mm |
| Genauigkeit der Verschiebung |
± 0,03 mm |
| Prüfgeschwindigkeitsbereich |
0.1 ~ 150 mm/min |
| Fahrmethode der Achse X-Y |
Servomotor von Panasonic |
| Steuerung |
X: ((rechts und links) Y: ((vor und zurück) |
| Fahrweite |
X:0~300 mm Y:0~300 mm |
| Beilegung der Verlagerung |
00,002 mm |
| Genauigkeit der Verschiebung |
± 0,05 mm |
| Bewegungsgeschwindigkeitsbereich |
5 ~ 200 mm/s |
| Maximale Größe der Probe |
W300xD300mm |
| Gewicht |
Ungefähr 250 kg |
| Größe der Maschine |
W765xD895mmxH1250mm |
| Größe mit Tabelle |
W1400xD900xH1900mm |
Typische Anwendung:
1Die Komprimierung in mehreren Punkten:
Die Prüfgrafik. Die Y-Achse ist Kraft, (Einheit kann N, Lb, gf, kgf sein), die X-Achse ist Zeit, die Einheit ist Sekunde. Die Einstellung für die nachstehende Grafik ist, 5kg zu komprimieren, um 5 Sekunden bei der 5kg-Kraft zu halten.
Der Durchmesser der Kompressionspolster wird nach den Anforderungen des Kunden erstellt.
2. Knopfkraftprüfung:
Das Testdiagramm für den Knopftest.
Die Tastenprüfvorrichtung.
3. Die Biegeprüfungen in den Punkten 3 und 4:
Der 4-Punkte-Biegungstest ist ähnlich wie der 3-Pts-Biegungstest, der Unterschied ist die Befestigung.Es gibt zwei Möglichkeiten Test für die 3 Pts Biegen in diesem Tester, eine ist die 3Pts Biegemüdigkeitstest, und eine andere ist die 3Pts Biegefestigkeitstest.
Die 3 Pts Biege Müdigkeit Test-Grafik. Diese Test-Grafik ist ähnlich wie die Grafik in Multi-Punkte halten Kraft-Test.
Der ähnliche Graphik 3P Biegefestigkeitstest.
Die 3-Punkte-Biege-Bildung.
