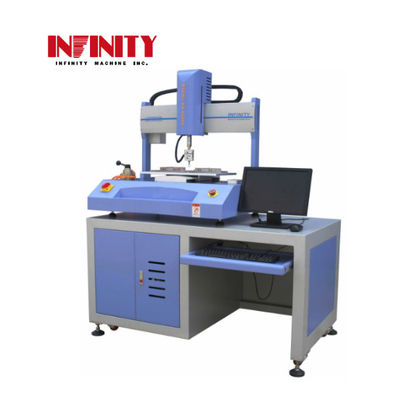

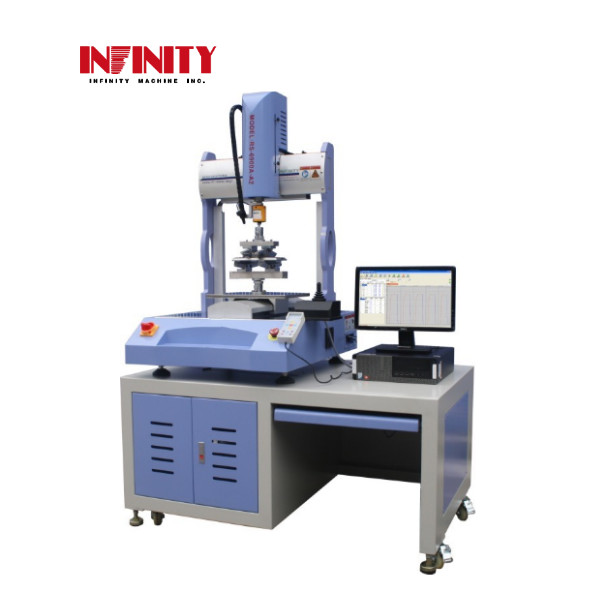

Anschaltknopf-Klick-Verhältnis Tester Laptop Smartphone 3 Punkte / 4 Punkte Biegungstestmaschine

Power Button Click Ratio Tester Laptop Smartphone 3-Punkt- / 4-Punkt-Biegetestmaschine





Anwendung:



Dieser servogesteuerte Multifunktionstester wird über X-, Y- und Z-Achsen gesteuert und eignet sich für den Tastenkrafttest, die Kompression für elektronische Produkte, den 3-Punkt-Biegetest und den 4-Punkt-Biegetest.



Besonderheiten:



1. Der Tester wird über X-, Y- und Z-Achsen bewegt, wobei X und Y die Testplattform bewegen, so dass der Mehrpunkt-Komprimierungstest für die Tasten

    Krafttest und der Kompressionstest für elektronische Produkte realisiert werden kann; die Z-Achse ist mit dem Wandler verbunden, um die Testkraft auszuüben, die Testkraft zu erfassen und

    die Kompressionszeit zu steuern.



2. Das System wird von professioneller Computersoftware gesteuert, kann die Testkraft, die Testzeit, die Testzyklen und die Testgeschwindigkeit einstellen und kann die

    Testkraft, Testzeit und Testgeschwindigkeit erfassen, um das Testdiagramm zu erstellen.



3. X-, Y- und Z-Achsen werden von Servomotoren von Japanese Panasonic angetrieben; der Antrieb erfolgt über präzise Kugelumlaufspindeln, wodurch geringe Geräuschentwicklung

    und lange Haltbarkeit erreicht werden können.



4. Der Tester ist mit einer Steuerbox ausgestattet, mit der der Bediener auch die Testereinstellungen vornehmen kann.



5. Der Tester ist ein Tischmodell, ein spezieller Tisch ist als Zubehör erhältlich.



6. Die Benutzeroberfläche kann optional in Chinesisch oder Englisch gewählt werden. Die Einheit (N, Lb, gf, kgf) kann frei umgeschaltet werden.



7. Die Testmethode kann gespeichert, gespeichert und zur Verwendung aus dem Speicherdatensatz aufgerufen werden. Die Daten und die Kurve können direkt gedruckt werden.



8. Die Lebensdämpfungskurve kann erstellt werden, der Testbericht kann in das Excel- und PDF-Dateiformat konvertiert werden.



Technische Parameter:



Modell	IF4331
Antriebsart der Z-Achse	Servomotor von Japanese Panasonic
Wandler	50N(5kgf)1000N(100kgf)
Verfahrweg (auf und ab)	0~150mm
Testbereich der Last	0~50N(5kgf)oder 0~1000N(100kgf)
Auflösung der Last	0,01N
Genauigkeit der Last	±0,5%F.S
Testbereich des Weges	0~150mm
Auflösung des Weges	0,001mm
Genauigkeit des Weges	±0,03mm
Bereich der Testgeschwindigkeit	0,1~150mm/min
Antriebsart der X-Y-Achse	Servomotor von Panasonic
Steuerungsart	X:(rechts und links) Y:(vorwärts und rückwärts)
Verfahrweg	X:0~300mm Y:0~300mm
Auflösung des Weges	0,002mm
Genauigkeit des Weges	±0,05mm
Bereich der Bewegungsgeschwindigkeit	5~200mm/Sek.
Max. Größe der Probe	B300xT300mm
Gewicht	Ca. 250kg
Maschinengröße	B765xT895mmxH1250mm
Größe mit Tisch	B1400xT900xH1900mm



Typische Anwendung:



1. Die Mehrpunkt-Komprimierung:















































Das Testdiagramm. Die Y-Achse ist die Kraft (Einheit kann N, Lb, gf, kgf sein), die X-Achse ist die Zeit, die Einheit ist Sekunde. Die Einstellung für das folgende Diagramm ist, 5 kg zu komprimieren, um 5 Sekunden bei der 5 kg Kraft zu halten.



Die Testvorrichtung. Der Durchmesser der Kompressionspads wird gemäß den Kundenanforderungen hergestellt.



2. Tastenkraftprüfung:





Das Testdiagramm für den Tastentest.





Die Tastenprüfvorrichtung.



3. Der 3-Punkt- und 4-Punkt-Biegetest:



Der 4-Punkt-Biegetest ist dem 3-Punkt-Biegetest ähnlich, der Unterschied ist die Vorrichtung. Daher wird hier der 3-Punkt-Biegetest vorgestellt. Es gibt zwei Testmethoden für den 3-Punkt-Biegetest in diesem Tester, eine ist der 3-Punkt-Biegeermüdungstest und die andere ist der 3-Punkt-Biegefestigkeitstest.





Das 3-Punkt-Biegeermüdungstestdiagramm. Dieses Testdiagramm ähnelt dem Diagramm im Mehrpunkt-Haltekrafttest.







Das ähnliche Diagramm des 3-Punkt-Biegefestigkeitstests.







         Die 3-Punkt-Biegevorrichtung.         Die 4-Punkt-Biegevorrichtung.
