5Nm automatische Torsionsprüfmaschine für die Torsions- und Lebensdauerprüfung

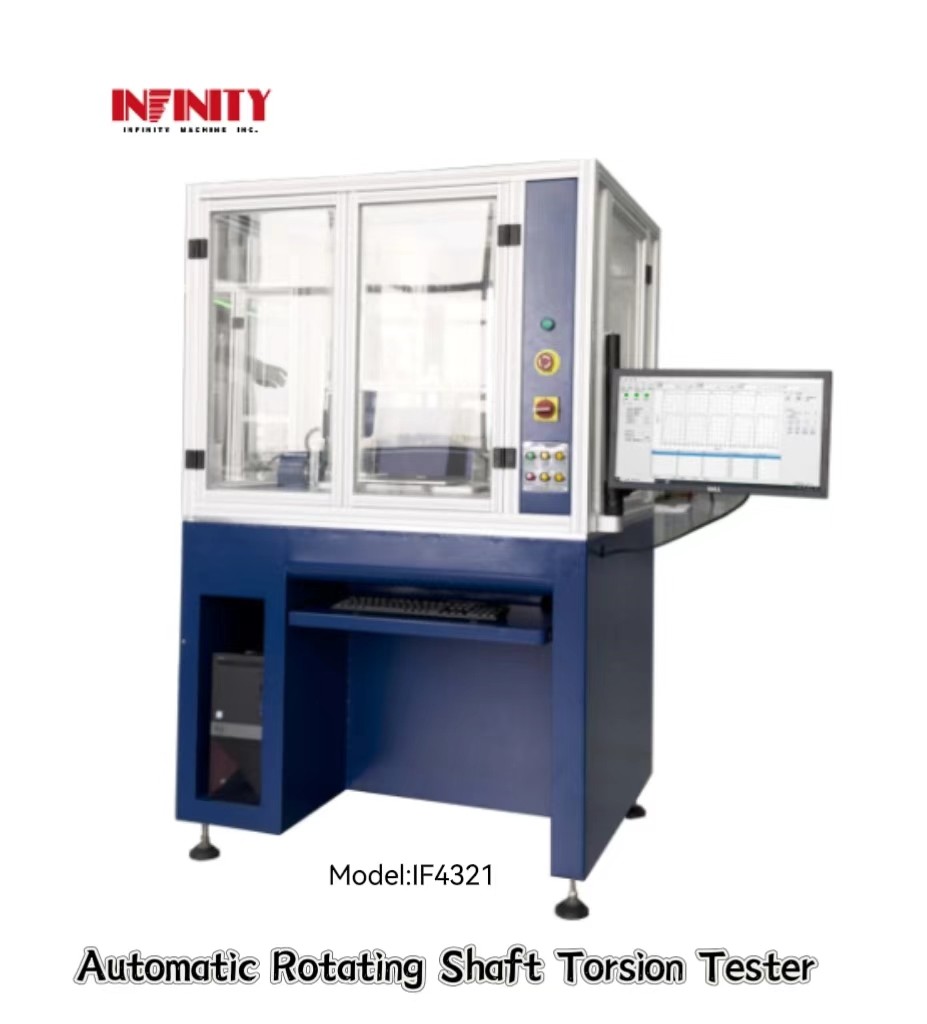

Automatischer Torsionsprüfer für rotierende Wellen

Modell:IF4321

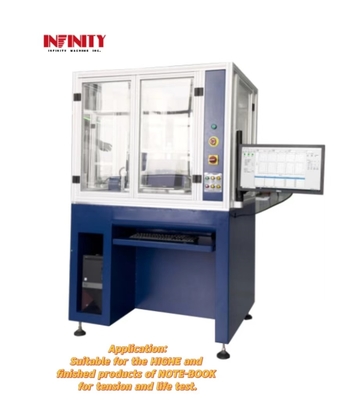

Anwendung:

Dieses Gerät ist für die Torsionsprüfung (Torsionsdämpfung) und die Lebensdauer des HINGE und der Fertigprodukte von NOTE-BOOK anwendbar.und sendet das gesammelte Torsionssignal über USB3 an den PC.0 Fotoelektrische Isolationskommunikationsmodule, die automatisch die Kurvenänderung erfasst und die Torsionsdämpfungslebensdauer zeichnet.Um den Zweck der Drehmomentmessung am Endprodukt zu erreichen (es ist nicht erforderlich, das HINGE zu demontieren), die Verwendung von Software zur Einstellung der Prüfbedingungen, einfach zu bedienen, und alle Daten können gespeichert werden (Prüfbedingungen, Torsionswinkelkurve, Lebensverfallskurve, Testdatenbericht... usw.).

Eigenschaften:

1.Echtzeitanzeige des aktuellen Drehmoments und der Winkeländerungen, Sie können anzeigen: Drehmoment-Winkel (N/m-Deg), oder Drehmoment-Zeit (N/m-Zeit) Kurve.

2.Datenprobenerfassung bis zu 2000 Mal/Sekunde.

3Die Z-Achse wird von einem japanischen Panasonic-Servomotor angetrieben, geräuscharm, langlebig.Das Drehmoment wird bei hoher Drehzahl erfasst, während die Drehung der Z-Achse präzise gesteuert wird, um einen geschlossenen Kreislauf zu bilden, um das Steuerdrehmoment zu vervollständigen..

4.Die Sprache kann in vereinfachten/traditionellen/englischen drei Betriebsschnittstellen gewechselt werden, Drehmoment-Einheiten N, kN, lbf, kgf, gf und mm, cm, m, inch Kombination kann nach Belieben gewechselt werden,für globale Kunden geeignet.

5Die Prüfbedingungen werden durch eine Computersoftware festgelegt (einschließlich Winkelmessbereich, Schlagursatz, Messgeschwindigkeit, Messzeiten, Pausezeit, N Sekunden nach N Prüfzeiten...). ... usw.).

6.Kann Grafiken drucken und speichern (Torsionswinkelkurve + Daten, Drehmomentdämpfungskurve + Daten, Prüfberichte).

7Der Titel des Prüfberichts, die Produktspezifikationen, das Prüfdatum, der Betreiber, die Aktennummer usw. können jederzeit geändert werden (sowohl auf Chinesisch als auch auf Englisch).

8.Originaldaten automatisch aufbewahren, alte Testdaten jederzeit laden, archivieren, anpassen und drucken.

9.Der Bericht kann automatisch nach den eingestellten oberen und unteren Grenzwerten Pass oder Fail bestimmen und automatisch den maximalen Drehmomentwert erzeugen,Mindestdrehmomentwert und Durchschnittswert der laufenden PrüfzeitenDer maximale Drehmomentwert, der minimale Drehmomentwert und der Durchschnittswert jeder Kurve können ermittelt werden.

10.Automatisch erfasst jede Drehwinkelkurve, Drehmomentdämpfungskurve + Daten.

11.Bericht über die Torsionsdämpfungskurve: Zeigt den Zusammenhang zwischen der Änderung des Torsionswerts (Dämpfung) und der Anzahl der Versuche während der gesamten Prüfung.

12.Antrieb durch japanischen Panasonic Servomotor, mit 2500r hohem Pulscode, hoher Präzision Positionierung, geringer Lärm, großes Drehmoment, kann lange verwendet werden.

13.Verwendet einen präzisen Drehmomentsensor von Korea SETECH, um das Drehmoment mit einer Genauigkeit von bis zu ± 0,5% FS zu messen.

14.Die zweiseitige Kraftanwendung gewährleistet, dass die linken und rechten synchronen Schaukelarme nicht zittern und die Anschaffungskraft während der Prüfung sehr genau ist;Es ist mit einer zweiseitigen Achsenanpassung ausgestattet, um die Konsistenz und Prüfgenauigkeit der geprüften HINGE-Achse zu gewährleisten..

SSpezifizierungsparameter:

Kurve: TorSchlacht- Zeit (kgf.cm-Zeit)

FInjektion:
