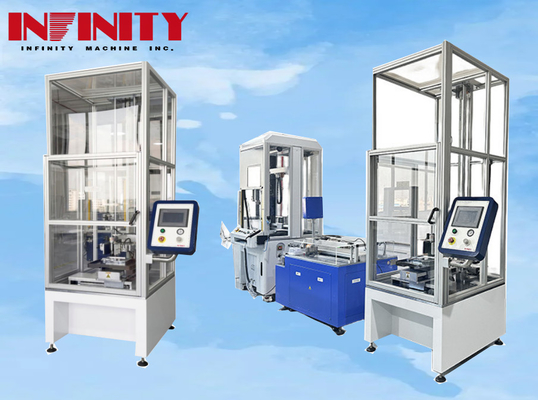

Hochpräzisions-Automatischer Stahlkugel-Aufprallprüfer für die Aufprallprüfung elektronischer Produkte

Dreiachsige automatische Einwirkungsprüfmaschine für die Einwirkung von Kugeln

Produktmodellnummer: ID6150

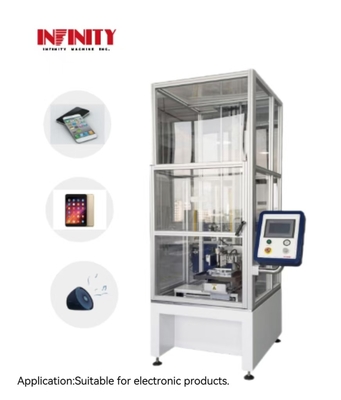

Anwendung:
Die Maschine übernimmt den PLC-Steuerungsmodus, die Saugdüse verwendet Vakuum-Negativdruck, hält verschiedene Größen von Stahlkugeln, drücken Sie die Drop-Taste, die Saugdüse,Der Stahlball wird als freier Sturzversuch verwendet., auf die Oberfläche der Probe schlagen und die Aufprallfestigkeit der Probe prüfen, die für die Aufprallprüfung von Mobiltelefonen, Tablets, Audio- und anderen elektronischen Produkten geeignet ist.

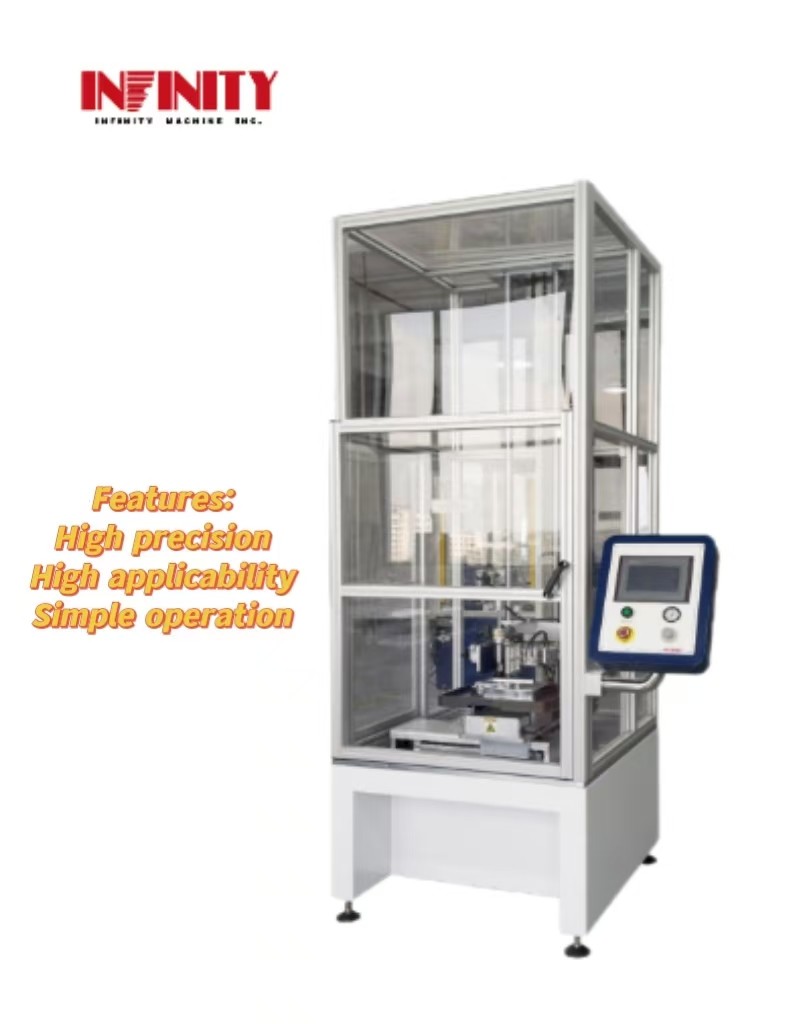

Eigenschaften:
1.Die Ausrüstung verwendet die Vakuum-Adsorptionsmethode, um Stahlkugeln zu absorbieren, die genauer ist als die mechanische Klauen-Drop-Methode.Es kann programmiert werden, um automatische Mehrpunktzyklusprüfungen zu realisieren und die Testeffizienz zu verbessern.
2.X-, Y- und Z-Achsen werden von Japan Panasonic Servomotor, Präzisions Kugelschraubantrieb, geringer Lärm und langlebiger Gebrauch angetrieben.
3.Sprache hat eine vereinfachte / englische Schnittstelle, geeignet für globale Kunden.
4.Software-Betriebsschnittstelle ist einfach und einfach zu bedienen. Das Programm hat eine entwickelte Anti-Stay-Funktion, um die Genauigkeit und Sicherheit jedes Tests zu gewährleisten.
5.Einzigartiges automatisches Zurücksetzen und automatische Abholfunktion, kann unbeaufsichtigte und automatische Zyklusprüfung realisieren.Einfluss der Stahlkugel auf die Probe während des Starts und des Laufens, und die Stahlkugel springt und wird durch die Schiene geklemmt, um einen Sekundärschlag auf die Probe zu verhindern.der Zylinder wird freigelassen und lässt die Stahlkugel fallenNach dem Fall der Kugel durch die Z-Achse wird der Zyklus ausgeführt.
6.Die gesamte Maschine nimmt Bodenstrukturentwurf, das Bedienfeld kann rotieren, so dass der Bediener näher am Testbereich, bequemer Probenbeladen und Entladen.
7.Die Ausrüstung bietet den perfekten Fehlererkennungsmechanismus des Betriebszustands und die entsprechende Fehlerinformation,und führt Echtzeit-Erkennung und Verarbeitung von Servo-Ausfall, Sensorfehler, X-, Y- und Z-Achsen Grenzfehler, um den Schutz der Sicherheit von Personen und Ausrüstung zu maximieren.
8.Die Vorrichtung ist mit einer Infrarotlaserfunktion ausgestattet, die die Position des Landepunktes genau lokalisieren und dem Prüfer die genaue Bestimmung der Prüfposition erleichtern kann.
9Die Prüfformel wird in der ROM des Systems gespeichert, die einfach und bequem zu lesen und die Prüfposition zu ändern ist.

Spezifikationsparameter


Steuerung des Geräts Schnittstelle:


Aktionsschema:

1.Klammern Sie die Probe und legen Sie den Ball an das Kegelloch


2Die Z-Achse senkt sich und absorbiert die Stahlkugel.

3- Nehmen Sie die Stahlkugel und steigen Sie auf die eingestellte Einschlagshöhe.

4.Legen Sie die X- und Y-Plattformen an den Aufprallpunkt.

5Der Ball fällt und trifft den Einschlagpunkt.

6In dem Moment, in dem die Kugel springt, dehnt sich der Zylinder aus, um die Stahlkugel zu klemmen, um einen zweiten Aufprall zu verhindern.

7.Nachdem die XY-Plattform in die Position des spitzen Löchers gebracht und mit dem Ball koaxal ist, wird der Zylinder freigegeben und der Stahlball abgesenkt.Die Stahlkugel setzt sich automatisch wieder in die Mitte des SpitzenlochesNachdem die Z-Achse fällt, um den Ball aufzunehmen, wird der Zyklus ausgeführt.
