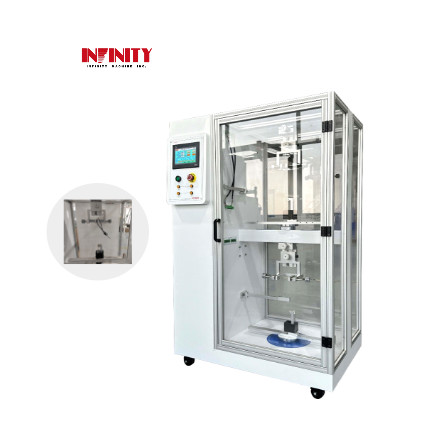

Japan Panasonic AC Servomotor angetrieben Draht 45° Kegel ziehen Testmaschine für kleine Drähte

                                                                 Prüfmaschine zur Prüfung der 45°-Kegelziehung von Draht

Modell: IC1362

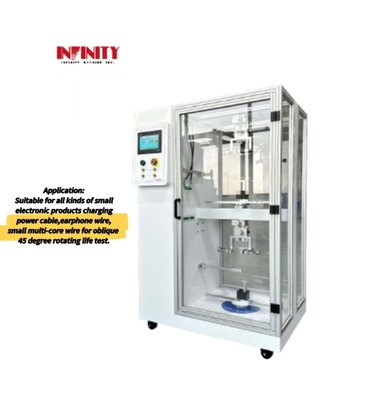

Anwendung:

Geeignet für alle Arten von kleinen elektronischen Produkten zum Aufladen von Stromkabeln, Kopfhörerdraht, kleines Mehrkerndraht für schrägen 45-Grad-Rotationslebensversuch.

Eigenschaften:

1. Dual-Station-Design, unabhängige Steuerung, erheblich den Testplatz zu sparen, transparente Schutzdeckel-Design, nicht nur bequem den Teststatus zu beobachten und die Sicherheit der Ausrüstung zu verbessern.

2. Taiwan WEINVIEW Touchscreen + Japan Mitsubishi PLC wird für die Programmsteuerung verwendet. Die Prüfbedingungen können in den Touchscreen eingegeben werden,und die Prüfbedingungen und Prüfzeiten können in Echtzeit angezeigt werden.

3. Es wird von Japan Panasonic Wechselstrom-Servomotor, Japan SHIMPO Präzision planetarische Reduktor Verzögerung angetrieben, Japan Mitsubishi synchronen Gurt Getriebe, der Testwinkel ist genau und kontrollierbar,gute Wiederholbarkeit und langlebige Verwendung.

4.Mit der Funktion der Erkennung der Drahtleitung wird der Draht während der Prüfung getrennt und der Alarm sofort abgeschaltet.

5.Es hat die Funktion, die Widerstandsänderung des Drahtes zu erkennen und kann die oberen und unteren Grenzwerte festlegen.

Spezifikations:

Prüfmethode:

1.Befestigen Sie ein Ende des Stromkabels oder Kopfhörerkabels an der Leuchte, wie in der folgenden Abbildung gezeigt, falten Sie es wieder in den 80~100 mm großen Bereich des Klemmendes ein,und mit der Bezugslinie verbinden (die Bezugslinie führt durch zwei bewegliche Ruder wie in der Abbildung unten dargestellt), und das andere Ende ist mit dem Gewicht verbunden).

2. Setzen Sie die Geschwindigkeit auf 252 Grad / Sekunde, der Drehwinkel ist 720 Grad, drehen 360 Grad und dann wieder drehen 360 Grad zurück zum Ursprung bis zum Abschluss der Zeiten,Überprüfen Sie, ob der Draht gut ist..

3. Wenn es notwendig ist, zu überwachen, ob die Drahtprüfung defekt ist oder sich der Drahtwiderstand ändert,Beide Enden des Drahtes werden mit dem Leitungs- bzw. Widerstandsdetektionsanschluss der Maschine verbunden.Wenn der Drahtbruch defekt ist oder die Widerstandsänderung die Grenze überschreitet, wird die Maschine automatisch den Test und den Alarm stoppen.

Software-Schnittstelle:

Maschinengröße:
