Testmethode für die Testmaschine für die Anpassung von Kabelzügen, wie in der folgenden Abbildung dargestellt

Beschreibung des Produkts:

Eine der wichtigsten Eigenschaften dieses Produkts ist sein Prüfwinkelbereich von 0~±720°. Dieser Bereich ermöglicht eine umfassende Prüfung von Kabeln in verschiedenen Winkeln.Die Wire 45°Cone Pull Testmaschine verfügt über zwei PrüflastmöglichkeitenDiese Belastungsmöglichkeiten sorgen dafür, daß die Maschine mit den verschiedenen Anforderungen an die Kabelprüfung mühelos umgehen kann.

Die Prüfmethode für die 45°-Kegel-Zugmaschine ist unkompliziert und einfach zu befolgen.in die 80~100 mm des Klemmenden zurückklappen, und verbinden Sie mit der Bezugslinie. Die Bezugslinie durchläuft zwei bewegliche Riemen, und das andere Ende ist mit dem Gewicht verbunden. Dann setzen Sie die Geschwindigkeit auf 252 Grad/Sekunde,Der Drehwinkel beträgt 720 Grad., drehen 360 Grad und dann drehen zurück auf 360 Grad zurück zum Ursprung bis zur Vollendung der Zeiten, überprüfen, ob der Draht gut ist.Wenn es notwendig ist, zu überwachen, ob die Drahtprüfung defekt ist oder sich der Drahtwiderstand ändert, werden beide Enden des Drahtes an den Leitungs- bzw. Widerstandsdetektionsanschluss der Maschine angeschlossen.die Maschine wird automatisch den Test und Alarm stoppen.

Die Wire 45°Cone Pull Test Machine ist benutzerfreundlich und einfach zu bedienen.Es eignet sich für den Einsatz in verschiedenen Industriezweigen, einschließlich Elektronik, Telekommunikation und Kabelherstellung.

Zusammenfassend ist die Wire 45° Cone Pull Test Machine ein wesentliches Werkzeug für die Kabel-Pull-Prüfung in kleinen elektronischen Produkten.zwei Versuchslastmöglichkeiten von 125 g und 250 g, und eine einfache Testmethode, machen es zu einem zuverlässigen und effizienten Werkzeug für Kabelprüfungen.Die Wire 45°Cone Pull Test Machine ist ein Muss für alle Ihre Kabel Testbedürfnisse.

Eigenschaften:

• Produktbezeichnung: Wire Pull Tester

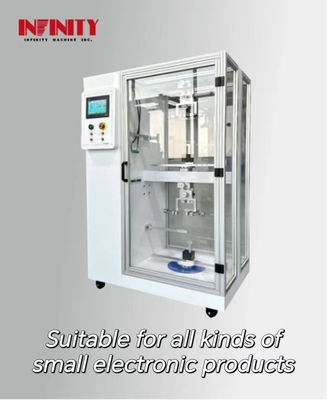

• Anwendungsbereich: Geeignet für alle Arten von kleinen elektronischen Produkten Lade-Leistungskabel, Earphone-Draht, Small Multi-Core-Draht für schiefe 45-Grad-Rotation Life Test.
• Teststation: 2Slots
• Prüfmethode:
  • Ein Ende des Stromkabels oder Kopfhörerkabel an der Befestigungsanlage befestigen, wie in der folgenden Abbildung gezeigt, in die 80 ~ 100 mm des Klemmendes zurückklappen,Und verbinden Sie mit der Bezugslinie (die Bezugslinie geht durch zwei bewegliche Ruder wie in der Abbildung unten gezeigtDas andere Ende ist mit dem Gewicht verbunden.
  • Setzen Sie die Geschwindigkeit auf 252 Grad/Sekunde, der Drehwinkel ist 720 Grad, drehen Sie 360 Grad und drehen Sie dann wieder auf 360 Grad zurück zum Ursprung bis zur Vollendung der Zeiten,Überprüfen Sie, ob der Draht gut ist.
  • Wenn es notwendig ist, zu überwachen, ob der Drahttest defekt ist oder sich der Drahtwiderstand ändert,Beide Enden des Drahtes werden mit dem Maschinenleitungs- oder Widerstandsdetektionsanschluss verbunden.Sobald der Drahtbruch defekt ist oder die Widerstandsänderung die Grenze überschreitet, stoppt die Maschine automatisch den Test und den Alarm.
• Eigenschaften:

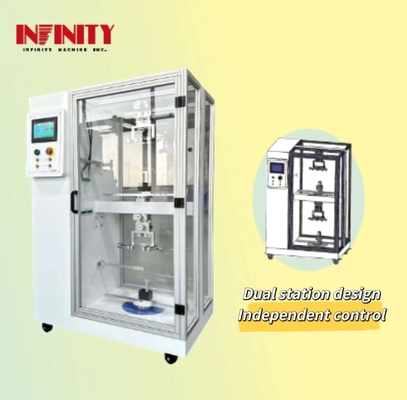

  • Dual-Station-Design, unabhängige Steuerung, große Einsparung des Testraums
  • Transparentes Schutzdeckendesign, nicht nur bequem, um den Teststatus zu beobachten und die Sicherheit der Ausrüstung zu verbessern
  • Taiwan WEINVIEW Touchscreen + Japan Mitsubishi PLC wird für die Programmsteuerung verwendet.Und die Testbedingungen und Testzeiten können in Echtzeit angezeigt werden

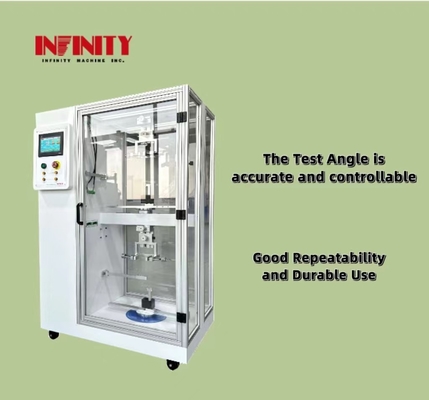

  • Es wird von Japan Panasonic AC Servomotor angetrieben, Japan SHIMPO Präzision Planetärer Reduktor Verzögerung, Japan Mitsubishi Synchronbandgetriebe, der Testwinkel ist genau und kontrollierbar,Gute Wiederholbarkeit und langlebige Verwendung
  • Mit der Funktion der Erkennung der Drahtleitung wird der Draht während des Tests getrennt und der Alarm sofort gestoppt
  • Es hat die Funktion, den Widerstandswechsel des Drahtes zu erkennen und kann die oberen und unteren Grenzen festlegen.
• Quelle: Wechselstrom 220V 3A

Technische Parameter:

Anwendungen:

Die INFINITY IC1362 Wire Pull Testing Machine ist ein in China hergestelltes hochwertiges Produkt mit CE- und ISO-Zertifizierung.Es soll die Qualität der Ladekabel kleiner elektronischer Produkte testen.Die einzigartige 45°-Winkel-Kegel-Truck-Testmethode kann dazu beitragen, Defekte in Drähten zu erkennen und ihre Haltbarkeit zu gewährleisten.

Die Wire 45°Cone Pull Test Machine kann in verschiedenen Szenarien eingesetzt werden, einschließlich der elektronischen Fertigung, Qualitätskontrolle und Forschung und Entwicklung.Es ist ein wesentliches Instrument zur Gewährleistung der Qualität von Leitungen und Kabeln für kleine elektronische Produkte.Der Tester ist einfach zu bedienen und kann von jedem mit minimalem Training verwendet werden.

Die Prüfmethode der Wire Pull Testing Machine ist einfach: Ein Ende des Stromkabeln oder Kopfhörerkabeln wird an die Vorrichtung befestigt, in den 80~100mm des Klemmendes gefaltet,und mit der Bezugslinie verbundenDie Bezugslinie durchläuft zwei bewegliche Riemen und ist mit dem Gewicht verbunden.und der Draht wird 360 Grad gedreht und dann wieder um 360 Grad gedreht zurück zum Ursprung bis zur Vollendung der ZeitenDie Maschine stoppt automatisch die Prüfung und Alarm, wenn der Draht defekt ist oder die Widerstandsänderungen die Grenzwerte überschreiten.

Die Wire Pull Testing Machine kann den Widerstand des Leitungsmaterials im Bereich von 0,01 ~ 2 Ω erkennen und hat eine Prüflast von 125 g und 250 g. Die Mindestbestellmenge des Produkts beträgt 1,und der Preis ist verhandelbar, basierend auf der bestellten MengeDie Lieferzeit beträgt 20-30 Tage nach Auftragsbestätigung und die Zahlung kann über TT, Paypal, Moneygram,und andere ZahlungsplattformenAußerdem verfügt die Wire Pull Testing Machine über eine Lieferkapazität von 200 Stück pro Monat.

Software-Schnittstelle:

Anpassung:

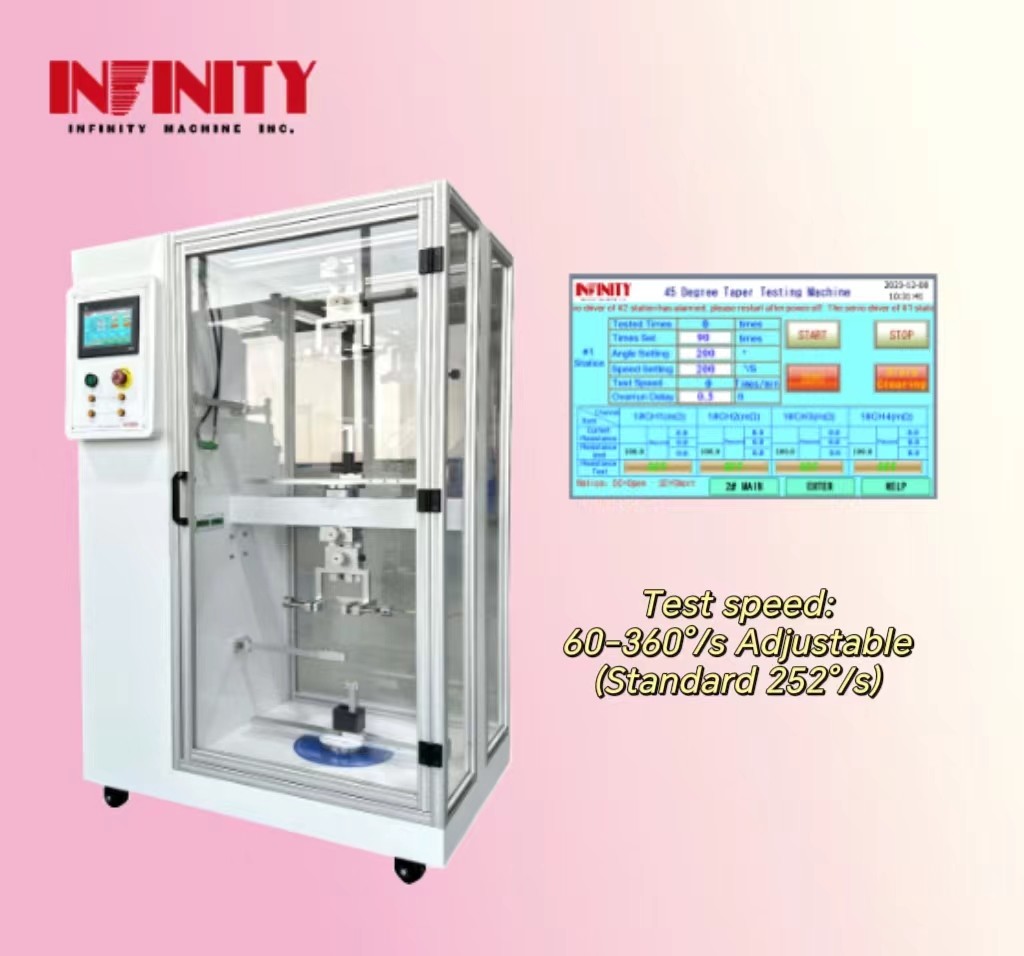

Die Testgeschwindigkeit unserer Wire 45°Cone Pull Test Machine ist 60-360°/S einstellbar (Standard 252°/S).Kleines Mehrkerndraht für schräge 45-Grad-RotationslebensdauerDas Dual-Station-Design und die unabhängige Steuerung sparen den Testplatz erheblich.Die durchsichtige Schutzhülle ist nicht nur bequem, um den Teststatus zu beobachten, sondern verbessert auch die Sicherheit der Ausrüstung.

Das Produkt verfügt über einen Taiwan WEINVIEW Touchscreen und einen Japan Mitsubishi PLC für die Programmsteuerung.und die Prüfbedingungen und Prüfzeiten können in Echtzeit angezeigt werdenEs wird von einem Japan Panasonic AC Servomotor, Japan SHIMPO Präzision planetarische Reduktor Verzögerung, Japan Mitsubishi synchrone Gurtgetriebe,Gewährleistung genauer und kontrollierbarer PrüfwinkelDie Maschine kann die Leitungsleitung erkennen und den Alarm sofort abschalten, wenn der Draht während des Tests getrennt wird.Es kann auch die Widerstandsänderung des Drahtes erkennen und obere und untere Grenzen setzenÜberschreitet der Widerstand während der Prüfung den Grenzwert, wird der Alarm sofort eingestellt.

Die Prüfzeiten liegen zwischen 1 und 9.99Kontaktieren Sie uns jetzt, um Ihre Wire 45° Cone Pull Testmaschine an Ihre Testanforderungen anzupassen.

Unterstützung und Dienstleistungen:

Der Wire Pull Tester ist ein Präzisionsgerät zur Messung der Zugfestigkeit von Drahtverbindungen. Es ist mit einer hochpräzisen Lastzelle ausgestattet und kann Bindungsstärken bis zu 50 kg messen.Das Produkt ist mit einer Bedienungsanleitung und einem Kalibrierzertifikat ausgestattet.

Unser technisches Support-Team ist bereit, bei Problemen oder Fragen bezüglich der korrekten Verwendung des Wire Pull Tester zu helfen.Wir bieten Reparatur- und Kalibrierdienste an, um die Genauigkeit und Langlebigkeit des Produkts zu gewährleistenDarüber hinaus bieten wir Schulungen für neue Benutzer an, um sicherzustellen, dass sie angemessen geschult sind, wie man das Produkt verwendet.

Verpackung und Versand:

Produktverpackung:

• Ein Wire Pull Tester Gerät
• Gebrauchsanleitung
• Stromkabel
• Zertifikat für die Kalibrierung

Versand:

• Beförderungsmethode: Standard-Bodenversand
• Versandkosten: Abhängig von Ort und Gewicht des Pakets
• Geschätzte Lieferzeit: 3-5 Werktage
• Nachverfolgungsinformationen werden per E-Mail zur Verfügung gestellt

Häufige Fragen:

F1: Wie heißt der Markenname dieses Drahtziehtesters?

A1: Der Markenname dieses Drahtzieh-Tester ist INFINITY.

F2: Welche Modellnummer hat dieser Drahtzieh-Tester?

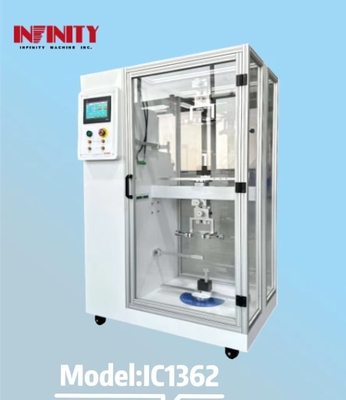

A2: Die Modellnummer dieses Drahtziehprüfers lautet IC1362.

F3: Wo wird dieser Drahtzieh-Tester hergestellt?

A3: Dieser Drahtzieh-Tester wurde in China hergestellt.

F4: Welche Zertifizierungen hat dieser Drahtzieh-Tester?

A4: Dieser Drahtzieh-Tester verfügt über CE- und ISO-Zertifizierungen.

F5: Wie hoch ist die Mindestbestellmenge für diesen Drahtzieh-Tester?

A5: Die Mindestbestellmenge für diesen Drahtziehprüfer beträgt 1.

F6: Wie hoch ist der Preis dieses Drahtziehtesters?

A6: Der Preis dieses Drahtziehtesters ist verhandelbar.

F7: Was sind die Verpackungsdetails für diesen Drahtzieh-Tester?

A7: Die Verpackungsdetails für diesen Drahtzieh-Tester sind durchsichtiges Blatt + Schwamm + Holzkarton.

F8: Wie ist die Lieferzeit für diesen Drahtzieh-Tester?

A8: Die Lieferzeit für diesen Drahtzieh-Tester beträgt 20-30 Tage nach Auftragsbestätigung.

F9: Wie sind die Zahlungsbedingungen für diesen Drahtzieh-Tester?

A9: Die Zahlungsbedingungen für diesen Wire Pull Tester sind TT PAYPAL Moneygram und so weiter.

F10: Wie hoch ist die Versorgungsfähigkeit dieses Drahtziehtesters?

A10: Die Versorgungsfähigkeit dieses Drahtziehprüfers beträgt 200 Stück/Monat.
