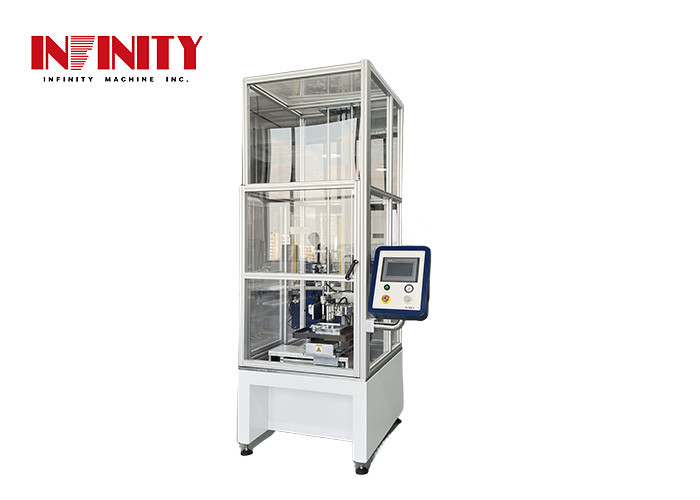

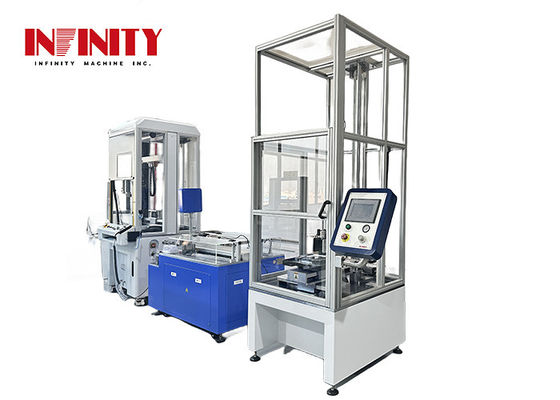

ID6150 Drei-Achsen-Automatischer Kugelfall-Schlagprüfmaschine für Mobiltelefone, Tablets, Lautsprecher
Modell: ID6150
Spezifikations-PDF herunterladen:Drei-Achsen-Automatischer Kugelfall-Schlagprüfmasch...
Produktbeschreibung:
Drei-Achsen-Automatische Kugelfall-Schlagprüfmaschine verwendet den SPS-Steuerungsmodus. Die Saugdüse verwendet einen Vakuum-Unterdruck, um Stahlkugeln unterschiedlicher Größe zu klemmen. Drücken Sie die Falltaste, und die Saugdüse klemmt und gibt die Stahlkugel sofort frei. Die Stahlkugel wird einem Freifalltest unterzogen, schlägt auf die Oberfläche der Probe auf und detektiert die Probe. Schlagfestigkeit, geeignet für Schlagprüfungen von Mobiltelefonen, Tablets, Audio und anderen elektronischen Produkten.
Technische Parameter:
| Parameter |
SSpezifikationen |
| Stahlkugel-Spezifikationen |
20g, 500g oder angeben |
| Acrylkugel-Spezifikationen |
160g oder angeben |
| Testhöhe |
50-1200mm |
| Höhentoleranz |
±1mm |
| X-Achsen-Verfahrweg |
420mm |
| Y-Achsen-Verfahrweg |
300mm |
| X-Achsen-Geschwindigkeitsbereich |
1~100mm/s |
| Y-Achsen-Geschwindigkeitsbereich |
1~100mm/s |
| Z-Achsen-Geschwindigkeitsbereich |
1-200mm/s |
| Gerätegröße |
1140×1200×2700mm |
| Gerätegewicht |
1140×1200×2700mm |
| Arbeitsstromversorgung |
AC220V 2A 50Hz |
| Geräteleistung |
1200Ｗ |
Hauptmerkmale:
1.Kugelfall-Schlagprüfmaschine verwendet eine Vakuumadsorptionsmethode, um Stahlkugeln zu absorbieren, was genauer ist als die mechanische Klemmmethode. Gleichzeitig ist sie mit einer integrierten Hochgeschwindigkeits-X-Y-Plattform ausgestattet, die programmiert werden kann, um automatische Mehrpunkt-Zyklustests durchzuführen und so die Testeffizienz zu verbessern.
2. Die X-, Y- und Z-Achsen werden von japanischen Panasonic-Servomotoren und Präzisionskugelumlaufspindelgetrieben angetrieben, die geräuscharm und langlebig sind.
3. Die Sprache kann zwischen vereinfachtem Chinesisch und englischen Bedienoberflächen umgeschaltet werden, was für globale Kunden geeignet ist.
4. Die SoftwareBedienoberfläche ist einfach und leicht zu bedienen. Das Programm ist mit einer narrensicheren Funktion ausgestattet, um die Genauigkeit und Sicherheit jedes Tests zu gewährleisten.

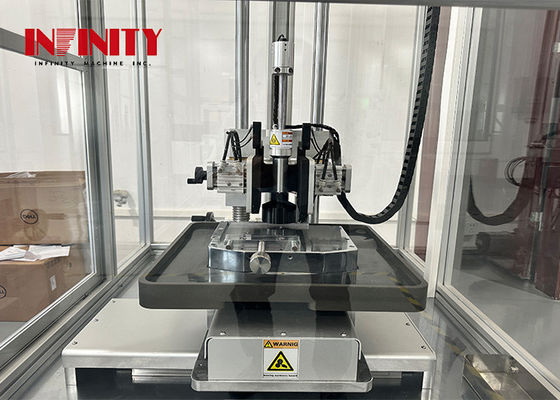

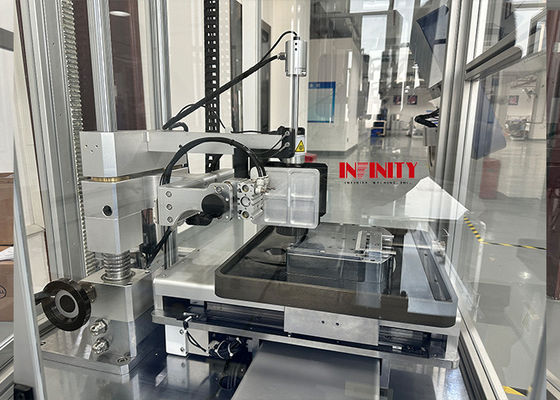

5. Einzigartiges automatisches Zurücksetzen und automatische Aufnahme der heruntergefallenen Kugeln ermöglichen unbeaufsichtigte und automatische Zyklustests. Gemäß den konventionellen Testeinstellungsparametern schlägt die Stahlkugel beim Start des Betriebs auf die Probe auf. Die Stahlkugel springt hoch und wird von der Spange festgeklemmt, um einen Sekundärschlag auf die Probe zu verhindern. Wenn die XY-Plattform an die Position des Kegellochs und der Kugel positioniert ist, lassen Sie den Zylinder los und legen Sie die Stahlkugel ab. Die Stahlkugel setzt sich automatisch in der Mitte des konischen Lochs zurück. Nachdem die Z-Achse abgesenkt wurde, um die Kugel aufzunehmen, wird der Zyklus ausgeführt.
6. Die gesamte Maschine nimmt ein bodenständiges Strukturdesign an, und das Bedienfeld kann gedreht werden, um den Bediener näher an den Testbereich zu bringen und das Be- und Entladen der Probe zu erleichtern.
7.Kugelfall-Schlagprüfung Gerät bietet einen vollständigen Fehlererkennungsmechanismus des Betriebszustands und liefert entsprechende Fehlermeldungen. Es erkennt und behandelt Servofehler, Sensorfehler, X-, Y-, Z-Achsen-Grenzfehler und andere Phänomene in Echtzeit, um den Personen- und Geräteschutz zu maximieren.
8. Das Gerät ist mit einer Infrarot-Laserfunktion ausgestattet, die den Landepunkt genau lokalisieren kann, wodurch es für Tester bequem ist, die Testposition genau zu bestimmen.
9. Das Testrezept wird im ROM des Systems gespeichert, was einfach und bequem ist, um die Testposition abzurufen und zu ändern.
Gerätesteuerungsschnittstelle:
Ablaufdiagramm:
